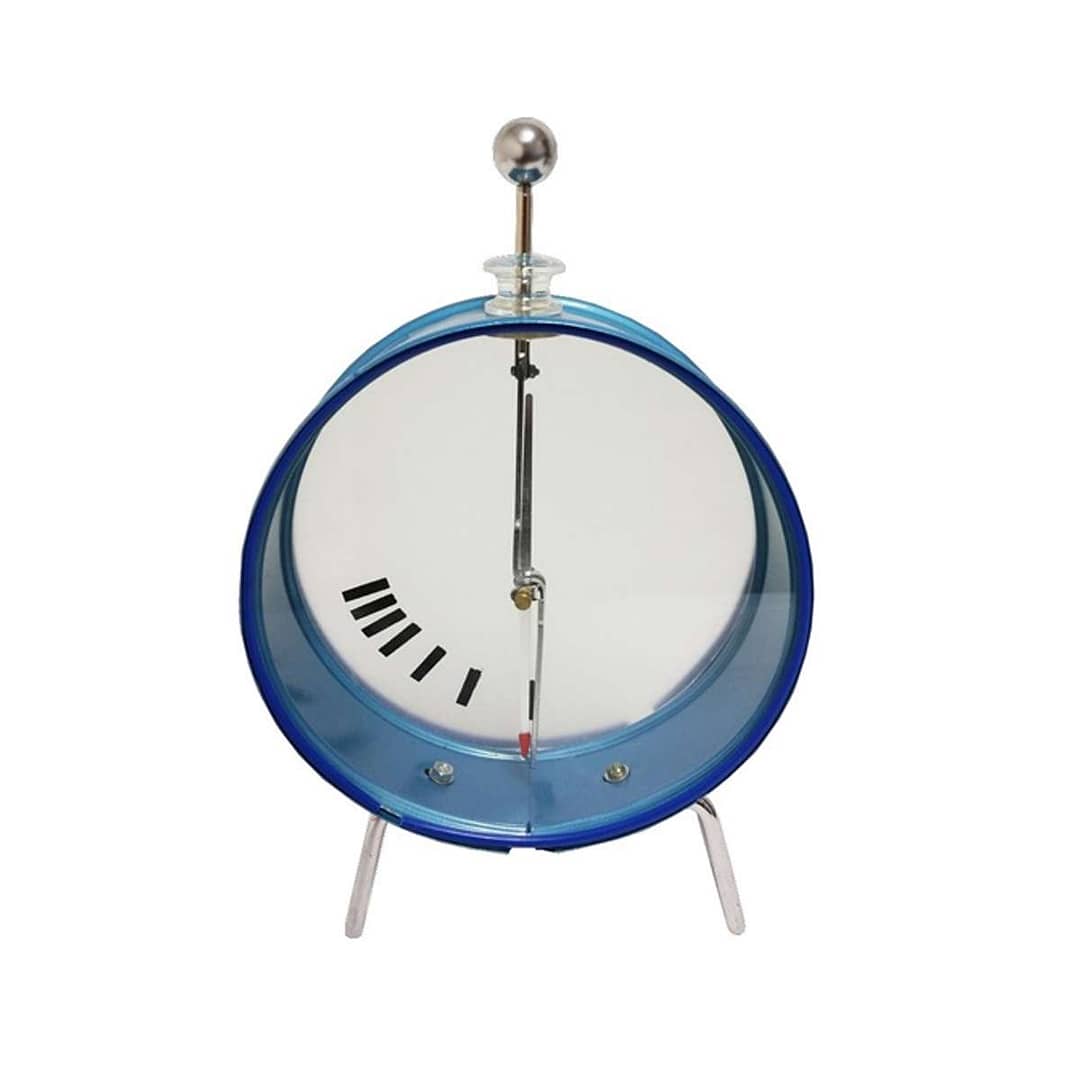

เครื่องวัดไฟฟ้าสถิตแบบเข็ม

ไฟฟ้าสถิตเกิดจากการเคลื่อนที่ของประจุจากที่หนึ่งไปยังที่หนึ่ง
เข็มของเครื่องวัดเบี่ยงเบนได้โดยการผลักกันของประจุ
ที่อยู่ภายในตัวเครื่อง ทำการทดลองโดยนำปุ่ม Knob ของเครื่องวัด
ไปแตะ Knob ของเครื่องกำเนิดไฟฟ้าสถิต
เข็มของเครื่องวัดเบี่ยงเบนได้ทั้งสองปุ่มคือ
1. เมื่อนำไปแตะกับปุ่ม Knob ลบ ของเครื่องกำเนิดไฟฟ้าสถิตย์
ทำให้ประจุลบไหลเข้าไปในตัวเครื่อง เกิดการผลักกันของประจุลบที่อยู่ในเข็มลอยอิสระกับ
แผ่นเหล็กที่ยึดคงที่ การเบี่ยงเบนของเข็มจะมากหรือน้อยขึ้นอยู่กับประจุที่ไหลเข้าไป
การเบี่ยงเบนของเข็มจะคงอยู่ตลอดไป
จนกว่าปรจุลบจะไหลออกจากตัวเครื่อง ทำใด้โดยนำมือไปแตะที่ ปุ่ม Knob
ของเครื่องวัดจะทำให้ประจุลบไหลออกจากตัวเครื่องเข้าสู่ร่างกายเรา
2. เมื่อนำไปแตะกับปุ่ม Knob บวก ของเครื่องกำเนิดไฟฟ้าสถิต
ทำให้ประจุลบไหลจากตัวเครื่องวัด เหลือเฉพาะประจุบวก
เกิดการผลักกันของประจุบวก ที่อยู่ในเข็มลอยอิสระกับแผ่นเหล็กที่ยึดคงที่
การเบี่ยงเบนของเข็มจะมากหรือน้อยขึ้นอยู่กับประจุที่ไหลออกไป
การเบี่ยงเบนของเข็มจะคงอยู่ตลอดไป จนกว่าปรจุลบจะไหลเข้าไปตัวเครื่อง
ทำใด้โดยนำมือไปแตะที่ ปุ่ม Knob ประจุลบจากร่างกายเราจะไหลเข้าสู่ตัวเครื่อง
ขนาด : 17 x 26 ซม.
